Installer un point lumineux commandé par un seul interrupteur est l’opération de base en électricité résidentielle. Derrière cette apparente simplicité, le respect des codes couleurs et des sections de fils garantit la pérennité de votre installation. Le câblage simple allumage repose sur un principe mécanique : l’interruption physique du flux électrique sur le conducteur actif, la phase, tout en laissant les autres conducteurs assurer le retour et la protection. Comprendre ce circuit permet une mise en conformité immédiate avec la norme NF C-15-100.
A ne pas manquer : on vous a préparé Fiche technique simple allumage — c’est gratuit, en fin d’article.
Le principe technique du circuit simple allumage
Le circuit de simple allumage commande un ou plusieurs points d’éclairage depuis un seul endroit. Contrairement au va-et-vient, qui nécessite des navettes entre deux commutateurs, le branchement est ici direct. Tout repose sur la coupure de la phase.
La hiérarchie des conducteurs électriques
Pour réussir votre câblage, il est impératif de distinguer le rôle de chaque fil. Dans une installation standard, vous manipulez trois types de conducteurs, chacun identifié par une couleur normalisée. La phase (rouge ou marron) apporte le potentiel électrique depuis le tableau. Le neutre (bleu) permet le retour du courant vers le réseau après avoir traversé l’ampoule. La terre (vert et jaune) évacue les courants de fuite vers le sol pour assurer la sécurité. Enfin, le retour lampe (noir, orange ou violet) est une phase coupée qui part de l’interrupteur vers la lampe.
Le rôle central de l’interrupteur
L’interrupteur agit comme un barrage. En position ouverte, le contact mécanique est rompu et l’électricité ne circule plus jusqu’à l’ampoule. En position fermée, le contact est rétabli. L’interrupteur ne reçoit jamais le fil de neutre dans un montage classique sans voyant. Couper le neutre au lieu de la phase est une erreur grave : la lampe est éteinte, mais une tension dangereuse subsiste au niveau de la douille, présentant un risque d’électrocution lors du changement d’une ampoule.

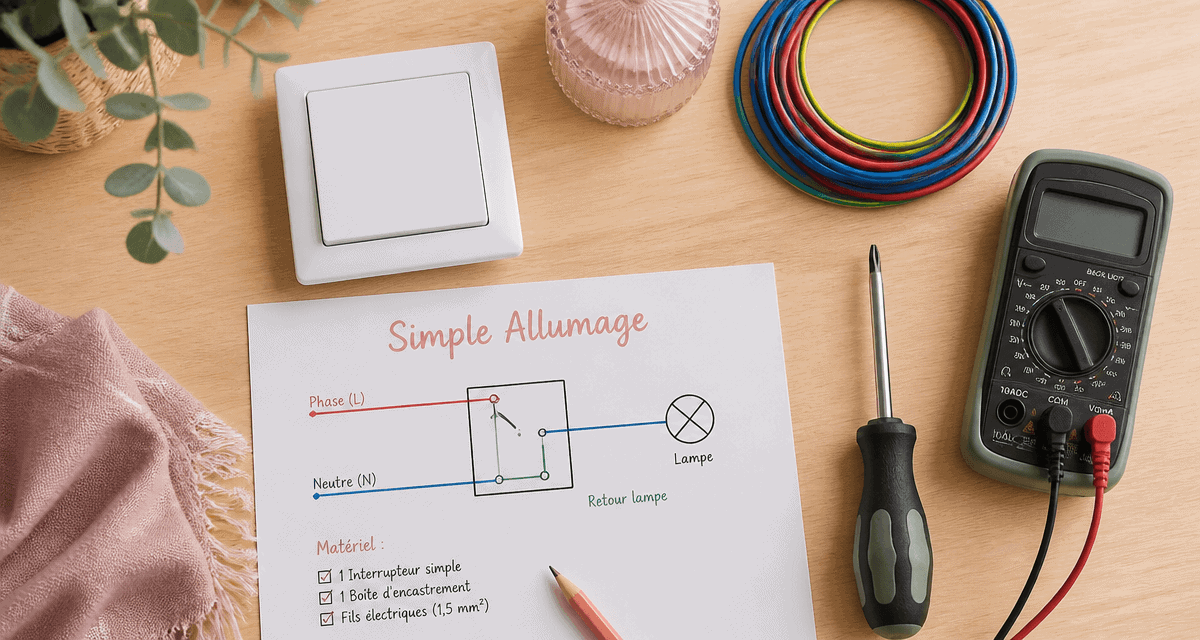

Schéma et étapes de raccordement pas à pas
Avant toute intervention, coupez le disjoncteur général ou le disjoncteur divisionnaire concerné au tableau électrique. Vérifiez l’absence de tension à l’aide d’un multimètre ou d’un vérificateur d’absence de tension (VAT) avant de toucher aux fils.
Raccordement au niveau de l’interrupteur
L’appareillage moderne facilite la connexion grâce aux bornes automatiques. Il suffit d’insérer le fil dénudé sur environ 12 mm. Le fil de phase provenant du tableau électrique doit être inséré dans la borne L (Line). Le fil de retour lampe, qui se dirige vers le plafonnier, s’insère dans la borne 1. Certains modèles possèdent une borne 2, inutilisée dans le cadre d’un simple allumage. Vérifiez que les fils sont bien maintenus en tirant légèrement dessus après insertion.
Connexion au point lumineux
Au niveau du boîtier de centre (DCL) ou de l’applique, le câblage se finalise. Le fil de retour lampe se branche sur la borne marquée L ou 1 de la douille. Le fil de neutre, venant directement du tableau électrique ou d’une boîte de dérivation, se connecte sur la borne N. Enfin, le fil de terre doit impérativement être raccordé à la borne de terre du luminaire, même si celui-ci est en plastique, pour maintenir la continuité de protection du circuit.
Dans cette configuration, l’interrupteur devient le pivot de la sécurité domestique. Il ne gère pas seulement l’ambiance lumineuse, il sert de point de rupture physique isolant la charge du réseau. Ce concept de bascule entre un état de potentiel élevé et un état neutre définit la fiabilité d’une installation. Si ce point de jonction est mal serré ou si les fils sont trop dénudés, l’arc électrique généré à chaque pression fragilise le mécanisme. Le choix d’un appareillage de qualité garantit la durabilité des contacts internes.
Les exigences de la norme NF C-15-100
La réglementation française impose des règles strictes pour garantir la sécurité des personnes et des biens. Le non-respect de ces normes peut entraîner un refus de certificat de conformité par le Consuel ou des complications avec votre assurance en cas de sinistre.
| Élément | Règle Normative | Détails Techniques |
|---|---|---|
| Section des conducteurs | 1,5 mm² minimum | Utilisation obligatoire de fils en cuivre rigide. |
| Protection (Disjoncteur) | 16A maximum | Un disjoncteur 10A est souvent recommandé pour l’éclairage. |
| Nombre de points lumineux | 8 maximum | Par circuit protégé par un seul disjoncteur. |
| Hauteur de pose | Entre 0,90m et 1,30m | Mesuré à partir du sol fini pour l’accessibilité. |
La protection par disjoncteur magnétothermique
Chaque circuit d’éclairage doit être protégé en amont par un disjoncteur divisionnaire. Pour un câblage en 1,5 mm², la norme autorise un calibre allant jusqu’à 16 ampères, bien que le 10 ampères soit la norme d’usage dans le résidentiel neuf. Ce dispositif protège les câbles contre les surcharges et les courts-circuits. Ne mélangez jamais sur un même circuit des prises de courant et des points d’éclairage.
Spécificités des volumes dans la salle de bain
Si votre simple allumage concerne une pièce d’eau, des restrictions s’appliquent. L’interrupteur doit être placé en dehors des volumes 0, 1 et 2. Concrètement, il doit se trouver à plus de 60 cm de la bordure de la baignoire ou de la douche. Si l’espace est restreint, l’installation d’un interrupteur à l’extérieur de la pièce est la solution préconisée par la norme.
Variantes et accessoires : voyant témoin et voyant lumineux
Il est possible d’ajouter une fonctionnalité visuelle à son interrupteur. Deux types de dispositifs modifient le schéma de câblage initial.
L’interrupteur à voyant lumineux
Le voyant lumineux sert à repérer l’interrupteur dans l’obscurité. Il reste allumé quand la lampe est éteinte. Ce montage ne nécessite pas de fil supplémentaire, car le voyant est branché en parallèle du contact de l’interrupteur. C’est une option adaptée aux couloirs ou aux entrées sombres.
L’interrupteur à voyant témoin
Le voyant témoin indique si la lampe est restée allumée. C’est utile pour un éclairage extérieur ou une cave, dont on ne voit pas la lumière depuis l’intérieur. Contrairement au câblage simple, le voyant témoin nécessite impérativement de ramener le fil de neutre jusqu’à l’interrupteur. Sans ce neutre, le voyant ne peut pas s’éclairer pour signaler l’état du circuit.
Lors de l’achat de votre matériel, vérifiez si l’interrupteur est livré avec son voyant ou s’il s’agit d’un module clipsable. Les gammes professionnelles proposent des voyants LED à faible consommation qui se branchent directement sur les bornes de l’appareil, simplifiant la maintenance sur le long terme.
