Comprendre la distinction entre la phase et le neutre est indispensable pour intervenir sur une installation électrique. Dans un circuit domestique, ces deux conducteurs assurent la circulation du courant alternatif à 230 volts. Une inversion ou une mauvaise identification peut compromettre la sécurité de vos appareils et celle des occupants. Ce guide détaille comment reconnaître chaque fil, les normes de couleurs à respecter et la procédure pour un raccordement conforme à la norme NF C 15-100.
Les rôles respectifs de la phase, du neutre et de la terre
Pour brancher une prise, visualisez le circuit comme une boucle fermée. Sans cette continuité, le courant ne circule pas.
La phase : le conducteur actif
La phase apporte l’énergie depuis le tableau électrique jusqu’à la prise. C’est le conducteur sous tension. En France, la tension mesurée entre la phase et la terre est d’environ 230 volts. Ce fil présente un risque réel d’électrisation en cas de contact direct.
Le neutre : le canal de retour
Le neutre permet de fermer le circuit. Une fois l’énergie utilisée par l’appareil, le courant repart vers le réseau par ce conducteur. Bien que son potentiel électrique soit proche de zéro volt par rapport à la terre, il ne doit jamais être considéré comme inoffensif, car il transporte le courant de retour dès qu’un appareil est en marche.
La terre : la protection vitale
Le fil de terre assure la sécurité. En cas de défaut d’isolement, comme un fil dénudé touchant une carcasse métallique, le courant de fuite est évacué vers le sol via ce conducteur vert et jaune. Cela déclenche le disjoncteur différentiel, coupant l’alimentation avant tout accident.
Comment identifier la phase et le neutre sur une prise ?
Il existe deux manières principales d’identifier les fils : par leur couleur conventionnelle ou par des tests de tension.
Le code couleur officiel (Norme NF C 15-100)
Depuis les années 1970, les couleurs des fils électriques sont normalisées en France. Dans une installation moderne, le neutre est toujours bleu. La terre est toujours vert et jaune. La phase, quant à elle, est généralement rouge, marron ou noir. Elle peut prendre n’importe quelle couleur, à l’exception du bleu, du vert ou du jaune.
Utiliser un multimètre ou un tournevis testeur
Dans les logements anciens, les couleurs ne sont pas toujours respectées. Il est alors nécessaire de tester les fils. Avec un multimètre réglé sur courant alternatif (V~), placez une pointe sur le fil à tester et l’autre sur la terre. Si l’écran affiche 230V, vous avez identifié la phase. Si l’affichage reste proche de 0V, il s’agit du neutre. Le tournevis testeur est une alternative, mais il reste moins précis car il peut indiquer une tension par simple induction.
Le raccordement au mécanisme de la prise est une étape décisive. Un serrage excessif peut fragiliser le cuivre, tandis qu’un serrage trop lâche crée des micro-arcs électriques. Ces arcs génèrent une chaleur localisée qui peut brunir le plastique et provoquer un départ d’incendie. Visez une résistance mécanique où le fil est immobile, assurant une transition fluide de l’énergie sans perte calorifique. Cette précision garantit la stabilité du point de jonction face aux vibrations du réseau ou aux cycles de chauffe des appareils gourmands.
La position conventionnelle : phase à droite ou à gauche ?
Bien que le courant alternatif fonctionne techniquement quel que soit le sens de branchement, les électriciens suivent une règle de l’art précise.
| Élément | Position standard (vue de face) | Marquage |
|---|---|---|
| Neutre | Gauche | N |
| Phase | Droite | L (ou P) |
| Terre | Centre | ⏚ |
Lorsque vous regardez une prise murale avec la broche de terre en haut, le neutre se trouve à gauche et la phase se trouve à droite. Cette convention facilite la maintenance : tout intervenant saura immédiatement où se situe le danger.
Guide étape par étape pour brancher une prise électrique
Avant toute intervention, coupez le courant au disjoncteur général et vérifiez l’absence de tension avec un appareil de mesure.
1. Préparation des conducteurs
Dénudez les fils sur 10 à 12 mm avec une pince à dénuder, sans entailler le cuivre. L’âme du fil doit être propre et droite. Si vous utilisez des fils souples, sertissez des embouts de câblage pour garantir une connexion optimale dans les bornes.
2. Raccordement aux bornes

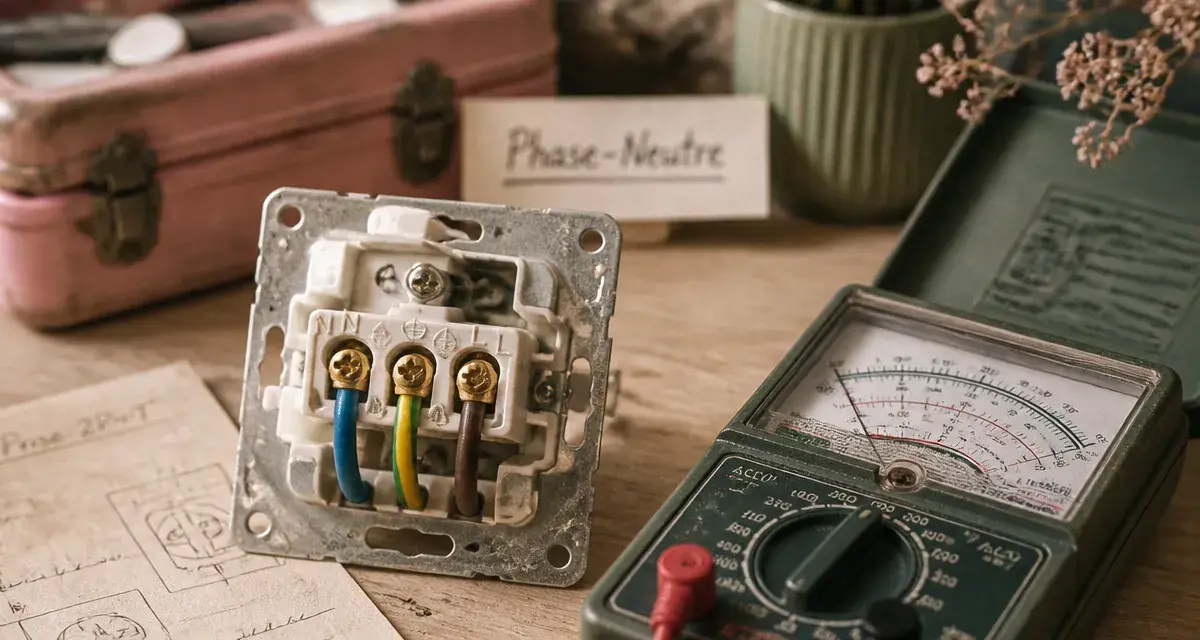

Insérez les fils dans les bornes du mécanisme : le fil bleu dans la borne marquée N, le fil rouge ou marron dans la borne L, et le fil vert/jaune dans la borne centrale. Si la prise possède des bornes automatiques, insérez le fil jusqu’au clic. Pour les bornes à vis, serrez fermement sans forcer excessivement.
3. Fixation et vérification
Repliez les fils au fond de la boîte d’encastrement en formant une boucle en « S » pour éviter de les pincer. Fixez le mécanisme dans la boîte. Une fois la plaque de finition posée, remettez le courant et testez la prise avec une lampe ou un testeur.
Les erreurs et risques liés à une inversion phase/neutre
Inverser la phase et le neutre n’empêche pas une lampe de s’allumer, mais cela crée des dangers. Sur une lampe de chevet, l’interrupteur doit couper la phase. Si les fils sont inversés, l’interrupteur coupera le neutre, laissant la douille sous tension même lampe éteinte. Cela présente un risque d’électrocution lors du changement d’ampoule.
Certains appareils électroniques ou chaudières à détection de flamme nécessitent impérativement que la phase soit au bon endroit pour fonctionner. Une inversion peut générer des codes d’erreur ou des pannes intermittentes.
Respectez les sections de câbles : 1,5 mm² pour un circuit de 8 prises maximum (disjoncteur 16A), ou 2,5 mm² pour un circuit de 12 prises (disjoncteur 20A). En cas de doute sur l’état de votre installation ou si vous découvrez des fils anciens, sollicitez un électricien qualifié pour un diagnostic de mise en sécurité.
