Vous voyez des symboles énigmatiques sur vos disjoncteurs et votre tableau électrique, sans toujours savoir ce qu’ils veulent dire ? Bonne nouvelle : il existe une logique simple pour décrypter ces icônes, qu’il s’agisse d’un simple disjoncteur, d’un différentiel ou d’un disjoncteur divisionnaire. Ces marquages normalisés vous indiquent en un coup d’œil la fonction de chaque appareil, son calibre et son niveau de protection. Comprendre ces symboles vous permet d’intervenir en toute sécurité sur votre installation, de mieux identifier vos circuits et d’éviter les erreurs de manipulation qui pourraient endommager vos équipements ou compromettre votre sécurité.
Lire un symbole de disjoncteur sans se tromper
Les symboles présents sur un disjoncteur ne sont pas décoratifs : ils décrivent la fonction, le calibre et le niveau de protection de l’appareil. En quelques repères visuels, vous pouvez savoir si un disjoncteur protège contre les surintensités, les défauts de terre ou les deux. Cette partie pose les bases pour comprendre ces marquages sans avoir besoin d’être électricien.
Comment reconnaître rapidement un symbole de disjoncteur simple sur le tableau
Un disjoncteur simple se présente sous la forme d’un module rectangulaire installé sur un rail DIN, avec un levier de commande bien visible. Sur sa face avant, vous trouverez généralement un schéma électrique simplifié représentant le principe de coupure automatique. Ce pictogramme basique montre un interrupteur avec un élément de déclenchement thermique ou magnétique.
La plupart des disjoncteurs divisionnaires affichent également une lettre (B, C ou D) qui désigne la courbe de déclenchement. Cette indication apparaît souvent juste à côté de la valeur en ampères. Par exemple, vous verrez C16 pour un disjoncteur courbe C calibré à 16 ampères. Ce marquage suffit à identifier qu’il s’agit d’un dispositif de protection contre les surintensités et les courts-circuits, mais pas contre les fuites de courant vers la terre.

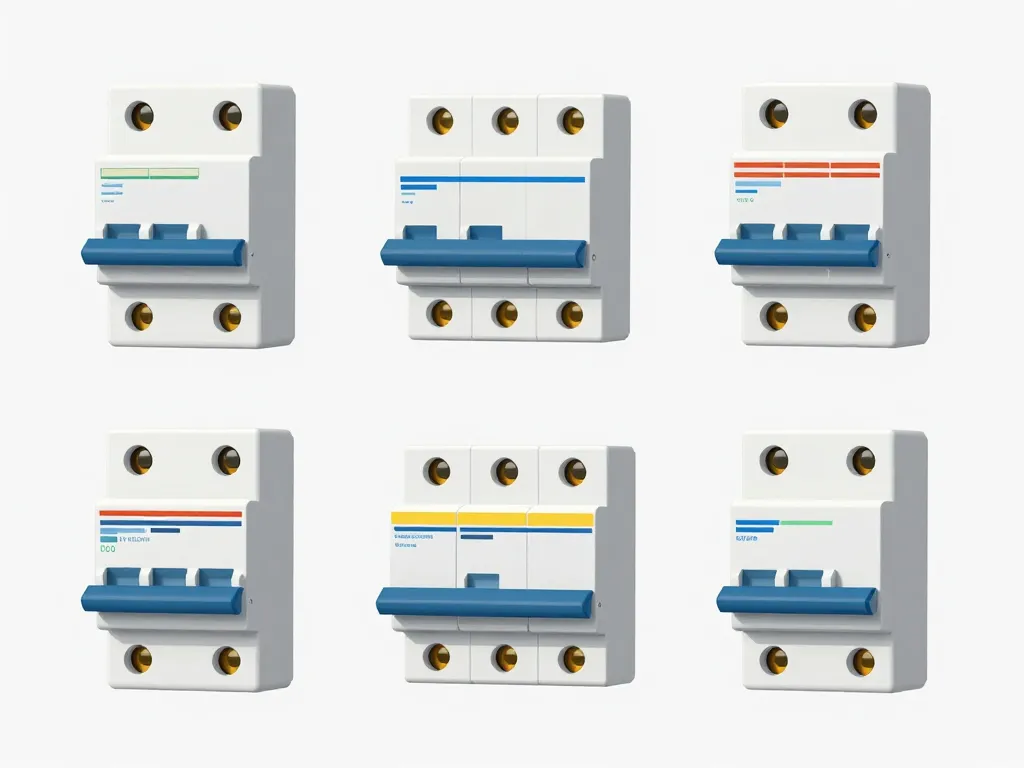

Différence visuelle entre symbole disjoncteur, interrupteur différentiel et DDR
L’interrupteur différentiel ou le disjoncteur différentiel résiduel (DDR) se distingue par un symbole spécifique représentant un tore ou une boucle. Ce pictogramme illustre le principe de détection des courants de défaut : un transformateur toroïdal mesure en permanence la différence entre le courant entrant et sortant.
Sur un DDR, vous repérerez facilement le bouton de test marqué « T », absent sur les disjoncteurs simples. Ce bouton permet de vérifier que le mécanisme différentiel fonctionne correctement en simulant une fuite de courant. La présence de ce test visuel constitue le moyen le plus rapide de différencier un appareil doté d’une protection différentielle d’un simple disjoncteur divisionnaire.
| Appareil | Symbole caractéristique | Bouton test | Protection |
|---|---|---|---|
| Disjoncteur simple | Rectangle avec levier | Non | Surintensité uniquement |
| Interrupteur différentiel | Tore + valeur mA | Oui (T) | Fuite de courant |
| Disjoncteur différentiel | Rectangle + tore | Oui (T) | Surintensité + fuite |
Que signifient les lettres et chiffres à côté du symbole de disjoncteur
Les lettres B, C et D indiquent la sensibilité du disjoncteur aux courants d’appel, c’est-à-dire aux pics de consommation qui surviennent lors du démarrage de certains appareils. La courbe B convient aux circuits résistifs simples comme l’éclairage, car elle déclenche entre 3 et 5 fois l’intensité nominale. La courbe C, la plus répandue en usage domestique, tolère des appels de courant de 5 à 10 fois le calibre, idéale pour les prises et les équipements standards. La courbe D accepte des pointes de 10 à 20 fois l’intensité nominale, réservée aux moteurs et transformateurs.
Le chiffre en ampères (10A, 16A, 20A, 32A) représente l’intensité maximale que le circuit peut supporter en fonctionnement continu. Un disjoncteur marqué 20A se déclenchera si le courant dépasse durablement cette valeur. Pour bien choisir vos protections, associez toujours le calibre à la section de câble : 10A pour du 1,5 mm², 16A ou 20A pour du 2,5 mm², 32A pour du 6 mm². Cette cohérence garantit que le disjoncteur protège efficacement le câblage contre les échauffements.

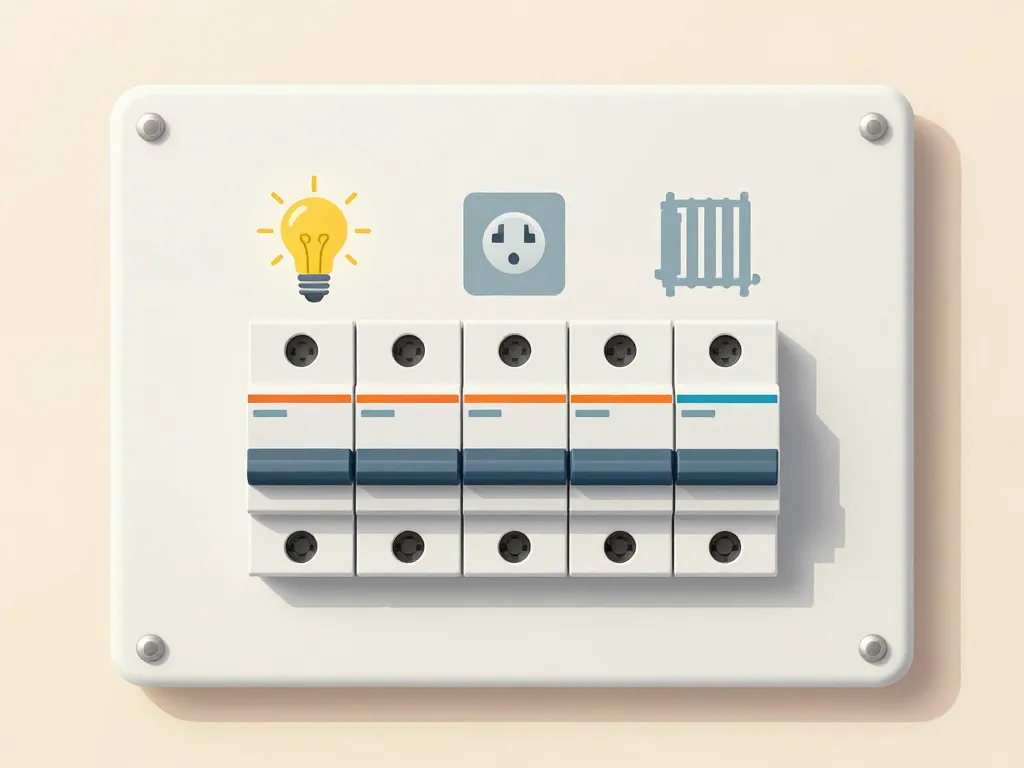

Les principaux symboles de disjoncteur à connaître chez soi
Dans un tableau domestique, on retrouve souvent les mêmes types de symboles, qu’il s’agisse de disjoncteurs divisionnaires ou du disjoncteur de branchement. Connaître ces icônes essentielles vous évite les erreurs de manipulation lors d’un dépannage ou d’un ajout de circuit. Vous allez voir comment les repérer en un coup d’œil, avec des exemples concrets liés à votre installation.
Symbole disjoncteur divisionnaire pour prises, éclairage et gros électroménager
Les disjoncteurs divisionnaires occupent généralement un module (largeur 18 mm) ou deux modules pour les versions bipolaires. Sur leur façade, vous verrez l’intensité nominale accompagnée de la courbe, ainsi qu’un pictogramme parfois ajouté pour faciliter l’identification : une ampoule pour l’éclairage, une prise de courant stylisée, ou un radiateur pour le chauffage.
En pratique, un circuit d’éclairage standard sera protégé par un disjoncteur 10A courbe C (câble 1,5 mm²), tandis que vos prises de courant nécessiteront un 16A ou 20A courbe C (câble 2,5 mm²). Pour les gros consommateurs comme une plaque de cuisson ou un four, vous trouverez un disjoncteur 32A courbe C (câble 6 mm²). Ces valeurs correspondent aux exigences de la norme NF C 15-100 qui encadre les installations électriques résidentielles en France.
Comment identifier le symbole du disjoncteur de branchement EDF ou Enedis
Le disjoncteur de branchement, souvent appelé « disjoncteur EDF », se situe en tête de votre installation électrique. Il se distingue par un boîtier nettement plus imposant que les disjoncteurs divisionnaires, avec un ou deux leviers de commande selon qu’il soit monopolaire ou bipolaire. Sa particularité : il est généralement plombé par Enedis pour empêcher toute modification du réglage de puissance souscrite.
Sur ce disjoncteur, vous repérerez plusieurs informations clés : le calibre réglable (par exemple 15/30/45A pour une puissance de 3 à 9 kVA), ainsi qu’un symbole de protection différentielle fixé à 500 mA. Cette sensibilité différentielle plus élevée que celle de vos circuits intérieurs (30 mA) sert uniquement de protection de secours. Le symbole du disjoncteur de branchement combine donc protection générale contre les surintensités et sécurité minimale contre les défauts d’isolement majeurs.
Pourquoi certains symboles de disjoncteur intègrent aussi le différentiel 30 mA
Les disjoncteurs différentiels combinent deux fonctions en un seul appareil : la protection contre les surintensités et la détection des fuites de courant. Leur symbole associe le pictogramme classique du disjoncteur (rectangle avec levier) au symbole du tore différentiel, accompagné de la mention 30 mA. Cette double indication visuelle confirme que l’appareil coupe le circuit dès qu’une fuite de 30 milliampères vers la terre est détectée.
Ces dispositifs sont particulièrement recommandés pour les pièces d’eau (salle de bains, cuisine) et les circuits extérieurs, où le risque de contact avec l’humidité augmente les dangers d’électrocution. La norme NF C 15-100 impose d’ailleurs une protection différentielle 30 mA sur l’ensemble des circuits terminaux d’une habitation. Repérer ce symbole vous assure que le circuit concerné bénéficie de la protection maximale, tant pour les biens (contre les incendies dus aux surintensités) que pour les personnes (contre les chocs électriques).
Symboles techniques sur un disjoncteur : intensité, courbe, pouvoir de coupure
Au-delà du simple pictogramme, le corps du disjoncteur comporte de nombreux symboles techniques. Ils renseignent sur le calibre, la courbe, la tension, le pouvoir de coupure et parfois le type de réseau (AC, DC). Cette section vous aide à décrypter ces marquages pour choisir un disjoncteur adapté et interpréter correctement ce que vous lisez sur votre matériel.
Courbe C, courbe D, 30 mA : comment interpréter ces marquages usuels
La courbe C représente le standard domestique par excellence. Elle tolère des pics de courant de 5 à 10 fois l’intensité nominale pendant quelques millisecondes, ce qui permet aux appareils classiques de démarrer sans faire disjoncter le système. Vous la retrouverez sur la majorité des circuits de prises, d’éclairage et de chauffage électrique. Concrètement, un disjoncteur C20 acceptera un appel de courant jusqu’à 200A pendant une fraction de seconde.
La courbe D vise des équipements à fort courant de démarrage : moteurs électriques, pompes, transformateurs. Elle supporte des pointes de 10 à 20 fois le calibre nominal. En usage résidentiel, vous en croiserez rarement, sauf si vous possédez une pompe de piscine ou un atelier avec des machines-outils. Quant au marquage 30 mA, il ne désigne pas une courbe mais la sensibilité différentielle : le seuil à partir duquel le disjoncteur coupe en cas de fuite de courant vers la masse. Cette valeur de 30 mA a été choisie car elle se situe en dessous du seuil de danger pour le corps humain.
Pouvoir de coupure, tension et norme : des symboles discrets mais essentiels
Le pouvoir de coupure, exprimé en kiloampères (kA), indique l’intensité maximale de court-circuit que le disjoncteur peut interrompre sans se détruire. En habitat individuel, un pouvoir de coupure de 3 kA ou 4,5 kA suffit généralement. Dans les zones urbaines denses ou les immeubles collectifs, où l’alimentation est plus puissante, on privilégie des disjoncteurs à 6 kA, voire 10 kA.
La tension nominale apparaît sous la forme 230V~ ou 230/400V. Le symbole ~ (tilde) précise qu’il s’agit de courant alternatif. Pour un réseau monophasé classique, vous verrez 230V, tandis qu’un réseau triphasé affichera 400V entre phases. Enfin, les références de norme (NF, CE, IEC 60898 pour les disjoncteurs domestiques) garantissent que l’appareil a été testé selon des critères stricts de sécurité et de performance. Un disjoncteur sans marquage de norme doit éveiller votre méfiance, car il ne répond peut-être pas aux standards de sécurité en vigueur.
| Symbole | Signification | Valeurs courantes |
|---|---|---|
| Courbe (B, C, D) | Seuil de déclenchement magnétique | C pour usage domestique |
| Intensité (A) | Calibre maximal continu | 10A, 16A, 20A, 32A |
| Sensibilité (mA) | Seuil différentiel | 30 mA (personnes), 500 mA (branchement) |
| Pouvoir de coupure (kA) | Capacité de coupure en court-circuit | 3 kA, 4,5 kA, 6 kA |
| Tension (V) | Tension de service | 230V~ ou 230/400V |
Bons réflexes face aux symboles de disjoncteur et à la sécurité électrique
Comprendre les symboles est une première étape ; les utiliser à bon escient en est une autre. Avant d’intervenir sur un circuit, ces repères visuels vous guident pour couper la bonne protection, vérifier le différentiel et limiter les risques. Cette dernière partie vous donne des réflexes concrets, sans se substituer au travail d’un professionnel.
Quels symboles vérifier avant de couper un circuit en toute sécurité
Avant toute intervention sur votre installation électrique, commencez par identifier le disjoncteur du circuit concerné. Vérifiez que le symbole et le calibre correspondent bien à l’usage : un circuit de prises doit être protégé par un 16A ou 20A, pas par un 10A destiné à l’éclairage. Cette première vérification évite de couper un mauvais circuit et de travailler sous tension par erreur.
Contrôlez ensuite la présence du symbole de protection différentielle 30 mA, obligatoire sur tous les circuits terminaux depuis la révision de la norme NF C 15-100. Pour les pièces d’eau comme la salle de bains ou la cuisine, cette protection différentielle 30 mA constitue un impératif de sécurité absolu. Une fois le bon disjoncteur repéré, abaissez le levier, puis utilisez un testeur de tension pour confirmer l’absence de courant avant de toucher aux fils ou aux appareillages.
Quand un symbole de disjoncteur doit vous alerter et vous faire appeler un pro
Un symbole illisible ou effacé par l’usure doit immédiatement attirer votre attention. Sans marquage clair, impossible de connaître le calibre, la courbe ou la sensibilité différentielle de l’appareil. Cela représente un risque : vous pourriez dépasser la capacité du disjoncteur sans le savoir, ou croire bénéficier d’une protection différentielle inexistante.
De même, si vous constatez un disjoncteur surdimensionné par rapport à l’usage (par exemple un 32A sur un simple circuit d’éclairage avec des câbles en 1,5 mm²), c’est une configuration dangereuse. Le disjoncteur ne protègera plus le câblage, qui risque de surchauffer avant que le dispositif ne se déclenche. Un appareil sans marquage de norme NF, CE ou IEC, ou portant des symboles approximatifs, doit également vous alerter. Dans tous ces cas, faites vérifier votre tableau par un électricien qualifié plutôt que de prendre des risques.
Comment utiliser les symboles de disjoncteur pour mieux organiser son tableau
Les symboles et marquages de vos disjoncteurs constituent une base idéale pour créer un étiquetage clair de votre tableau électrique. Associez chaque symbole de disjoncteur à une zone précise de votre logement (cuisine, séjour, chambres) ou à un usage spécifique (chauffe-eau, VMC, portail). Vous pouvez utiliser des repères de couleur, des étiquettes autocollantes ou un plan de tableau dessiné et affiché à l’intérieur de la porte.
Cette organisation simplifie considérablement les dépannages : quand un disjoncteur saute, vous savez immédiatement quel appareil ou quelle zone est concernée, sans tâtonner dans le noir. Elle facilite aussi la maintenance et les interventions futures, que ce soit pour ajouter un circuit, remplacer un appareil défectueux ou faire vérifier votre installation par un professionnel. En prenant l’habitude de noter les symboles et caractéristiques de chaque disjoncteur sur un schéma de tableau, vous gagnez en tranquillité au quotidien et en réactivité face aux incidents électriques.
Maîtriser les symboles de disjoncteur vous permet de mieux comprendre votre installation électrique, d’intervenir en toute sécurité et de repérer rapidement les anomalies. Ces marquages normalisés ne sont pas réservés aux électriciens : avec un peu de méthode, ils deviennent des alliés précieux pour gérer votre tableau domestique au quotidien et dialoguer efficacement avec les professionnels si besoin.
